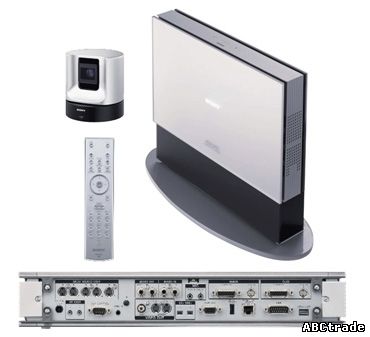

Система высшего класса PCS-G70NP – видеоконференции с непревзойденным качеством и гибкостью

Флагманская система Sony PCS-G70NP является новейшим решением для видеоконференцсвязи, разработанным для удовлетворения запросов пользователей высшего уровня. Она обеспечивает максимальную скорость передачи до 4 Мбит/с по IP-сети и видео наивысшего разрешения среди всех систем серии Sony PCS. PCS-G70NP может передавать видеосигнал телевизионного качества с разрешением 4CIF при компрессии H.263. Кроме того она поддерживает видеоалгоритм H.264 и предыдущие ITU-T стандарты видеокомпрессии для обеспечения полной совместимости с любым кодеком видеоконференцсвязи прочих производителей.

Как и другие системы серии PCS, новая PCS-G70NP имеет встроенный MCU (сервер многоточечной видеоконференцсвязи) обеспечивающий подключение до 5 удаленных участников, а также, при каскадировании 2-х систем PCS-G70NP, видеоконференцию на 10 участников. Сервер PCS-G70NP поддерживает одновременное участие в видеоконференции ISDN и IP-участников, при этом каждый из них может подключаться на максимально возможной скорости, без снижения качества видеоизображения (режим «speed matching»).

Другие возможности PCS-G70NP включают отображение названия удаленного абонента на дисплее, поддержку до 5 мониторов для отображения удаленных абонентов (в добавление к основному монитору), подключение и передачу изображения с 2-х камер одновременно для большего охвата конференцзала, а также запись изображения и звука в реальном масштабе времени на карту памяти формата MemoryStick.. Также система поддерживает улучшенное управление качеством обслуживания (QoS), совместную работу с данными, шифрование трафика и подключение электронной доски Mimio Xi.

В новом мире визуального сотрудничества многофункциональная мультимедийная система Sony PCS-G70NP способна обеспечить высочайшее качество самых требовательных приложений видеоконференцсвязи.

Высокое качество видео / Высокая скорость соединения.

PCS-G70NP обеспечивает превосходное качество видео при соединениях по ISDN (H.320) и по IP (H.323) и полностью поддерживает новейший стандарт видеокомпрессии ITU H.264. При кодировании видео по протоколу H.263 система передает изображение в формате 4CIF (704х576) с частотой до 30 кадров/с, а при использовании компрессии H.264 изображение передается в формате CIF 50 полукадров/с. При включении в IP-сеть, PCS-G70NP позволяет соединяться на скорости до 4 Мбит/с, а при включении в ISDN-сеть - до 2 Мбит/с при использовании дополнительного внешнего модуля PCSA-PRI. Комбинация высококачественного кодека и высокоскоростного сетевого интерфейса обеспечивает телевизионное качество изображения и CD-качество звука.

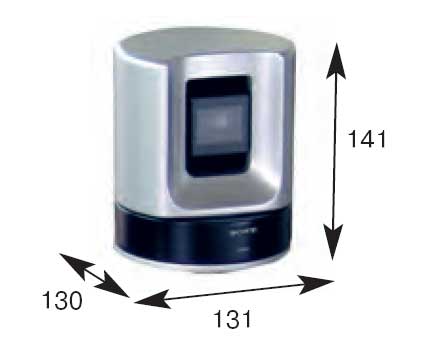

В дополнение к стандартной камере PCSA-CG70P система Sony PCS-G70NP может использовать широкий спектр дополнительных камер Sony, включая новые модели PCSA-CTG70P с функцией автоматического наведения на говорящего и BRC-300 с 48-кратным приближенитем, 3-мя ПЗС-матрицами и переключаемыми форматами изображения 16:9 / 4:3.

Превосходный звук.

Чистый и естественный звук обеспечивается в PCS-G70NP поддержкой алгоритма MPEG4 AAC (Advanced Audio Coding) с верхней частотой до 14 кГц. Встроенные эхоподавление и шумопонижение минимизируют нежелательные эффекты эха и шумы во время видеоконференции. PCS-G70NP также совместима с различными внешними микрофонами и динамиками производства Sony, включая направленные (PCSA-A3) и всенаправленные (PCS-A1). Также, с помощью новых управляемых микрофонов PCSA-A7 можно создать настольную конгресс-систему с числом участников до 80 человек.

Многоточечная видеоконференция – до 10 участников.

Дополнительное программное обеспечение MCU может быть настроено для подключения к системе до 5 участников либо по IP (H.323), либо по ISDN (H.320) протоколам. Также возможно подключение одновременно IP и ISDN участников в любой комбинации. Система PCS-G70NP имеет функцию «speed matching», и поэтому все абоненты подключаются на максимально возможных скоростях без снижения общей производительности и ухудшения качества видео, так как скорость подключения всех абонентов не требуется выравнивать до минимальной (как решено во встроенных MCU большинства других производителей).

Кроме того, две системы PCS-G70NP с установленным H.323 MCU могут каскадироваться по IP для объединения в видеоконференции до 10 участников. Уникальной функцией встроенного MCU PCS-G70NP является то, что в режиме многоточечной конференции поддерживаются видео H.264 CIF и звук MPEG4. Естественно, PCS-G70NP позволяет при соединении «точка-точка» в любой момент подключить дополнительных абонентов и перейти в режим многоточечной конференции.

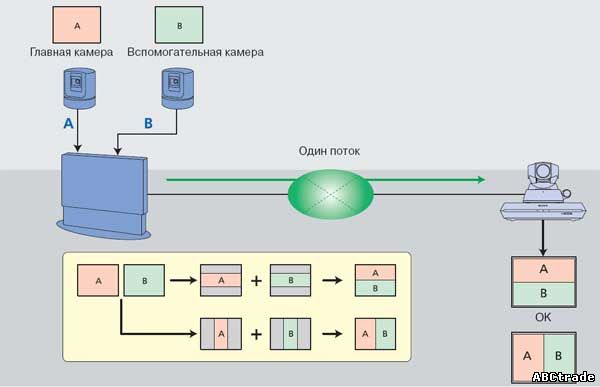

Одновременная поддержка двух камер и разделение экрана (стандарт H.239 DualStream).

К PCS-G70NP можно одновременно подключить 2 основных видеокамеры, что идеально для покрытия больших конференц-залов или передачи изображения с определенной точки. Изображение с каждой камеры передается отдельно через канал данных и отображается на своем мониторе, или же два потока могут быть объединены в один и отображаться на одном мониторе.

Возможность разделения данных / поддержка электронной доски.

Данные с PC могут совместно просматриваться участниками конференции, что делает видеовстречу более эффективной. С помощью внешнего модуля PCSA-DSB1S любое изображение с PC передается и принимается в оригинальном разрешении XGA. Также с помощью электронной доски в видеокоференцию в реальном режиме времени могут быть добавлены и сохранены чертежи и графики.

Одновременный вывод изображения на разные дисплеи.

В добавление к выводу изображения на основной монитор, PCS-G70SP поддерживает режим, когда в многоточечной конференции каждый из удаленных участников может быть отображен на своем мониторе (до 5 удаленных участников).

Обеспечение QoS.

В процессе видеоконференции важным аспектом является обеспечение качества изображения и звука при изменении параметров канала передачи данных. В PCS-G70NP качество обслуживания (QoS) обеспечивают 3 мощные функции :

Прямая коррекция ошибок (Forward Error Correction - FEC) – система контролирует ошибки при передаче информации в точке приема. При возникновении ошибок данные восстанавливаются и воспроизводится оригинальное изображение и звук.

Адаптивное управление полосой пропускания (Adaptive Rate Control - ARC) – функция автоматически подстраивает скорость передачи видео и звука при изменении параметров канала передачи данных. Также автоматически выбирается подходящая частота кадров, чтобы избежать срывов изображения и звука.

Запрос на автоповтор (Auto Repeat Request - ARQ) – восстанавливает потерянные IP-пакеты. Это обеспечивается буферизацией пакетов кодеком для последующей повторной отправки потерянных. Функция поддерживает качество изображения и звука даже при возникновении пиковых нагрузок в сети.

Пример конфигурации сети

Технические характеристики:

Скорость передачи - H.320/ISDN - до 2 Мбит/с - Н.323/IP - до 4 Мбит/с Видеосистема - Поддерживаемые форматы: PAL, XGA, SVGA, VGA - Режим PiP: 256х192, в любом из 4-х углов - Синхронизация видео со звуком (Lip sinchronisation) Видео стандарты - H.261, H.263, H.263+ Annex L, F, T, I, H.263++ Annex W, H.264, MPEG-4 SP@L3 - ITU 50-полукадр/сек (Н.263, Н.264) - Н.239, Dual Stream Частота кадров (точка-точка) - 30 кадр/сек на скорости от 56 кбит/c до 4 Мбит/c - 60 полукадров/сек на скорости до 4 Мбит/c Видеовходы (6) - 2 х D-sub 15-pin, (главная и вторая PTZ-камеры) - 2 х S-Video, 4-pin mini DIN (документ-камера или видеомагнитофон) - 2 x VGA, ПК через PCSA-DSB1S Видеовыходы (9) - S-video, 4-pin mini DIN (гл. монитор) - S-Video, 4-pin mini DIN (2-й монитор) - 5 х S-Video, 4-pin mini DIN (для участников многоточечной конференции) - Сomposite, RCA (дополнительный) - VGA (основной или графический дисплей) Разрешение видео - SQCIF (128 x 96, на прием), QCIF (176x144), CIF (352x288), 4CIF (704x576) - Interlaced SIF (только Н.263, Н.264) Разрешение графики - До XGA (1024 x 768), Н.263, через PCSA-DSB1S - До 4 CIF, H.261 Annex D и Н.263 Видеокамера PCSA-CG70P (опция) - 1/4 CCD, 460 ТВ-линий - Оптика f=3,1~31мм, F=1,8~2,9 - Диапазон поворота +/-100° (до 100°/сек) - Диапазон наклона +/-25° (до 125°/сек) - Приближение 10х оптическое, 4х цифровое - Автоматические экспозиция и баланс белого - Фокусировка ручная/авто - Компенсация прямой засветки Аудиосистема - Эхоподавление - Автоматическая регулировка усиления - Автоматическое подавление шума - Дополнительные всенаправленные или кардиоидные микрофоны Аудио стандарты - Звук 14 кГц: MPEG-4 AAC моно - Звук 7 кГц: G.722, G.722.1 - Звук 3.4 кГц: G.711, G.728, G.729A, G.723.1 Аудио входы (6) - 2 x Mini-jack: аналоговые микрофоны - 2 x разъем для цифровых микрофонов PCSA-A7 (до 80-ти на систему) - RCA: линейный вход - RCA: линейн., без эхоподавления - 5 x Mini-jack: аналоговые микрофоны через PCSA-DSB1S Аудио выходы (2) - RCA: линейный на усилитель - RCA: на видеомагнитофон Встроенная цифровая А/V запись - Запись видео и звука в реальном масштабе времени на карты MemoryStick - Формат записи MPEG-4 - До 6 ч. А/V записи при соединении на 384 кб/с на карту 1 Gb Встроенный видеосервер Н.320 и Н.323 - До 6-и участников в одной конференции одновременно по разным протоколам и интерфейсам (IP/ISDN) - Поддержка Н.264 CIF и MPEG-4 14 кГц - Вывод изображения 5-и удаленных участников на 5 мониторов - Speed matching – участники подключаются на разных скоростях в одну конференцию - Режимы «активизация по голосу», «непрерывное присутствие» (CP4, CP5+1) - Н.323: 6х768, 5х960, 4х1280, 3х1920 кб/с - Н.320: 6х384, 4х640, 3х960 кб/с - Режим каскадирования: Каскадирование 2-х систем по IP До 10 участников в конференции Любая комбинация из IP и ISDN ITU стандарты - H.221, Bonding, Mode 1 - H.281 управление удаленной камерой - Annex Q для FECC H.323 - H.239, видео и презентация одновременно (через PCSA-DSB1S) - H.225, H.245, H.242, H.243, Т.120 Сетевые интерфейсы - 10/100 Ethernet port - ISDN 3хBRI (до 384 кб/с) - ISDN 6хBRI (до 768 кб/с) - ISDN PRI E1 (до 2 Мб/с) Последовательный интерфейс: DB9 - Порт управления для интеграции с системами Crestron и AMX Сетевые протоколы - TELNET (server), HTTP (server), FTP (server), SNMP (agent), DNS (client), DHCP (client), RTP/RTCP, TCP/UDP, ARP - Интеграция с Cisco CallManager - Поддержка SIP Возможности для работы с данными - Передача видео и ПК-презентации одновременно - Прием любых потоков Dual Stream - Поддержка Т.120 - Опция Data Solution Box (PCSA-DSB1S): Захват изображения с ПК-экрана через прямое VGA-соединение Два VGA-входа для 2-х ПК VGA-выход на проектор (от одного из ПК-входов или с кодека) Не требуется подстройка разрешения на ПК Поддержка разрешения до XGA Передача до 5 кадр/сек на 1 Мб/с 5 микрофонных входов с микшером Линейный выход на активные колонки -Электронная «белая доска» Mimio Xi Электропитание - 220 В, 50/60 Гц, 70 Вт Габариты (ш/в/г), вес - Кодек: 420/66/256 мм, 4,6 кг - Камера: 131/141/130 мм, 1,0 кг Комплектация - Базовый блок, пульт ДУ, 2 ИК-повторителя, кабели - Дополнительные опции: Модуль PCSA-B384S (3хBRI) Модуль PCSA-B768S (6хBRI) Модуль PCSA-PRI (PRI E1) Модуль PCSA-DSB1S для подключения ПК Настольная подставка для вертикальной установки Настольный всенаправленный микрофон PSCА-A3 (до 2-х на систему) Настольный узконаправленный (кардиоидный) микрофон PSC-A1 (до 2-х на систему) Настольный узконаправленный (кардиоидный) цифровой микрофон PSCА-A7 c клавишей Mute (до 80-ти на систему) Лицензия на встроенный H.323 IP/LAN сервер на 6 портов Лицензия на встроенный H.320 ISDN сервер на 6 портов Дополнительные PTZ-камеры PCSA-CG70P, EVI-D100P, EVI-D70P, BRC-300
