Описание

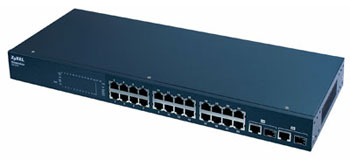

ES-1124 – это неуправляемый коммутатор второго уровня с 24 портами 10/100 Мбит/c Ethernet, двумя портами Gigabit Ethernet и двумя SFP-слотами расширения. Порты Gigabit Ethernet и слоты SFP совмещены и не могут использоваться одновременно. Большие размеры таблицы MAC-адресов и возможность подключения гигабитных оптических модулей делают эти коммутаторы оптимальным выбором при подключении удаленных сегментов сети в корпоративных и городских Ethernet-сетях.

Основные преимущества

Два интерфейса Gigabit Ethernet для подключения к магистрали, каскадирования коммутаторов и резервирования каналов
Совмещение медных и оптических интерфейсов Gigabit Ethernet предоставляет необходимую гибкость в выборе типа подключения к магистральной сети
Большие размеры таблицы MAC-адресов, продвижение кадров стандарта 802.1Q для коммутации трафика виртуальных локальных сетей

Рекомендуется к применению

Для агрегации трафика рабочих групп в корпоративных сетях и построения территориально распределенных сетей
Для подключения удаленных серверных комнат и хранилищ данных, в случаях, когда не требуются функции удаленного управления сетью
Для агрегации трафика в городских Ethernet-сетях на удаленных выносах

Характеристики

Общие характеристики
Соответствие стандартам	IEEE 802.3 10BASE-T Ethernet IEEE 802.3u 100BASE-TX Fast Ethernet IEEE 802.3ab 1000BASE-T Gigabit Ethernet IEEE 802.3z Fiber Gigabit Ethernet ANSI/IEEE 802.3 автоопределение скорости IEEE 802.3x контроль потоков данных IEEE 802.1p приоритезация трафика
Интерфейс	24 порта 10/100BASE-T Ethernet RJ-45 2 порта 1000BASE-T Ethernet RJ-45, совмещенные с SFP-слотами (3.3 В)
Скорость передачи данных	Ethernet: 10 Мбит/с (полудуплексный режим), 20 Мбит/с (дуплексный режим) Fast Ethernet: 100 Мбит/с (полудуплексный режим), 200 Мбит/с (дуплексный режим) Gigabit Ethernet: 1000 Мбит/с (дуплексный режим)
Сетевые кабели	10BASE-T: UTP/STP Кат.3, 4, 5 EIA/TIA-568 (100 м) 100BASE-TX: UTP/STP Кат. 5 EIA/TIA-568 (100 м) 1000BASE-T: UTP/STP Кат. 5 EIA/TIA-568 (100 м)
Дуплексный/Полудуплексный режим	Дуплексный и полудуплексный режимы для скоростей 10/100 Мбит/с
Определение типа кабеля	На всех портах автоматическое определение типа кабеля прямой/перекрещенный (MDI/MDIX)
Производительность и управление
Коммутационная матрица	Неблокируемая коммутация с пропускной способностью 12.8 Гбит/с
Скорость коммутации кадров	14880 пак/с для 10Base-T 148800 пак/с для 100Base-TX 1488000 пак/с для 1000Base-T
Способ коммутации	C промежуточным хранением (store-and-forward)
Передача кадров VLAN	Прозрачная передача маркированных кадров VLAN 802.1q длинной 1522 байта
Таблица MAC-адресов	8000 записей
Буфер данных	2.5 Мбит
Физические характеристики и условия окружающей среды
Вес	2.2 кг
Индикаторы	Для каждого порта: LK/ACT (Соединение/Активность), FD/COL (Дуплекс/Коллизии) На устройство: Питание
Габариты	440(Ш) мм x 161(Д) мм x 44(В) мм, Исполнение 19'/ 1U
Электропитание	Внутренний источник питания от сети переменного тока 100 - 240 В, 50/60 Гц
Потребляемая мощность	Максимум 19.8 Вт
Температура окружающей среды при работе	0 °C – 45 °C
Температура окружающей среды при хранении	-25 °C – 70 °C
Рабочая влажность	10 % - 90 % (отсутствие конденсации)
Электромагнитное излучение	FCC Класс A, CE
Нормативы безопасности	UL, cUL

Требования

Компьютер с сетевым адаптером Ethernet 10 Mбит/с, 100 Mбит/с или 1000 Mбит/с

10Base-T: Кабель 2 пары Кат. 3 UTP или лучший

100Base-TX: Кабель 2 пары Кат. 5 UTP или лучший

1000Base-T: Кабель 4 пары Кат. 5 UTP или лучший

Розетка питания 220 В переменного тока

Комплектация

Коммутатор ES-1124 EE

Кабель питания

Руководство по установке

Руководство пользователя на CD-ROM

Четыре самоприклеивающиеся резиновые ножки

Монтажные скобы

Гарантийный талон
