Описание

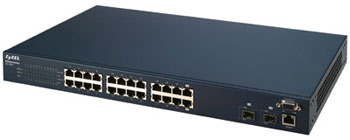

GS-2024 - управляемый коммутатор для корпоративных сетей. Благодаря высоким рабочим характеристикам, качеству обслуживания и легкому интерфейсу управления коммутатор GS-2024 может быть эффективно использован для перехода от сетей Fast Ethernet к Gigabit Ethernet. GS-2024 предназначен для установки в 19” стойку, его высота составляет 1U. Он имеет 24 RJ-45 порта для скорости 100/1000 Мбит/c и 2 совмещенных SFP-слота для оптических интерфейсов, обеспечивает неблокируемую коммутацию со скоростью до 48 Гбит/с и скоростью передачи 35,7 миллионов пакетов в секунду, что соответствует параметрам высокоэффективной сети.

Для удовлетворения постоянно растущих требований мультимедиа-приложений и обеспечения высокого качества обслуживания GS-2024 обладает мощной системой управления трафиком. Имеется возможность организовать до 4 очередей приоритета на каждом порту с целью оптимизации передачи трафика. Пошаговая установка скорости на портах позволяет контролировать полосу пропускания и повысить эффективность работы всей сети. GS-2024 использует протокол авторизации 802.1x, что исключает незаконное использование ресурсов сети.

Для облегчения процесса администрирования имеется возможность предоставлять привилегии доступа только определенным МАС-адресам, что исключает неавторизованный доступ к закрытым материалам. GS-2024 использует технологию кластерного администрирования, iStacking™, при работе с другими коммутаторами ZyXEL, поддерживающими эту технологию, и дает возможность объединить в кластер по одному IP-адресу до 24 коммутаторов.

Кроме того, GS-2024 поддерживает такие современные технологии коммутации 2-го уровня как использование до 4094 идентификаторов VLAN, протоколы IGMP Snooping и RSTP, улучшающие стабильность, надежность и производительность сети.

Основные преимущества

24 порта Gigabit Ethernet для агрегации и коммутации трафика в корпоративных сетях
Безопасное подключение по протоколу 802.1x гарантирует несанкционированный доступ неавторизованных пользователей внутри сети
Порт управления out-of-band позволяет повысить удобство и безопасность администрирования
Продвижение кадров jumbo frame размером до 9216 байт ускоряет передачу больших объемов информации и сокращает время обработки пакетов
Механизмы обеспечения качества обслуживания включают 4 очереди приоритетов 802.1p
Возможность ограничения скорости по портам для обеспечения требуемой пропускной способностью сети, генерации тарифных планов и оптимизации работы мультимедийных приложений

Рекомендации к применению

Для подключения серверов и агрегации трафика распределенных магистралей
В корпоративных и домовых сетях для коммутации отдельных сегментов сети
Подключение пользователей на уровне доступа в гигабитных сетях

Характеристики

Общие характеристики
Соответствие стандартам	IEEE 802.3 10BASE-T Ethernet IEEE 802.3u 100BASE-TX Fast Ethernet IEEE 802.3ab 1000BASE-T Gigabit Ethernet IEEE 802.3z Fiber Gigabit Ethernet ANSI/IEEE 802.3 автоопределение скорости IEEE 802.3x контроль потоков данных IEEE 802.3ad объединение каналов LACP IEEE 802.1p приоритезация трафика IEEE 802.1q виртуальные локальные сети VLAN IEEE 802.1d связующее дерево STP IEEE 802.1w быстрое связующее дерево RSTP IEEE 802.1s множество связующих деревьев MSTP IEEE 802.1x аутeнтификация пользоватeлeй
Интерфейс	24 порта 1000BASE-T Ethernet RJ-45 из которых 2 совмещены с SFP-слотами (3.3 В) Консольный порт RS-232 DB-9 Порт управления out-of-band RJ-45
Скорость передачи данных	Ethernet: 10 Мбит/с (полудуплексный режим), 20 Мбит/с (дуплексный режим) Fast Ethernet: 100 Мбит/с (полудуплексный режим), 200 Мбит/с (дуплексный режим) Gigabit Ethernet: 1000 Мбит/с (дуплексный режим)
Сетевые кабели	10BASE-T: UTP/STP Кат.3, 4, 5 EIA/TIA-568 (100 м) 100BASE-TX: UTP/STP Кат. 5 EIA/TIA-568 (100 м) 1000BASE-T: UTP/STP Кат. 5 EIA/TIA-568 (100 м)
Дуплексный/Полудуплексный режим	Дуплексный и полудуплексный режимы для скоростей 10/100 Мбит/с
Определение типа кабеля	На всех портах автоматическое определение типа кабеля прямой/перекрещенный (MDI/MDIX)
Производительность и управление
Коммутационная матрица	Неблокируемая коммутация с пропускной способностью 48 Гбит/с
Скорость коммутации кадров	35.7 млн пак/с
Продвижение jumbo frame	Продвижение кадров jumbo frame размером до 9216 байт
Таблица MAC-адресов	8000 записей
Буфер данных	512 Кбайт
Способ коммутации	C промежуточным хранением (store-and-forward)
Приоритезация трафика	4 очереди приоритетов на порт 802.1p Алгоритм обработки очередей: SPQ, WRR Приоритизация на базе DiffServ
Виртуальные локальные сети VLAN	На уровне портов По протоколу 802.1q, 256 статических и 4094 динамических записей Групповая регистрация GVRP
Объединение каналов	Объединение каналов 802.3ad LACP, 4 группы в каждой до 8-ми портов
Защита от сетевых петель	Loop guard
Ограничение скорости	Ограничение скорости передачи данных на каждом порту c шагом 64 Кбит/с
Аутeнтификация пользоватeлeй	Аутeнтификация пользоватeлeй 802.1x на уровне портов
Контроль доступа по МАС-адресу	Фильтрация пакетов по МАС-адресам на каждом порту Привязка MAC-адреса к порту
Многоадресная рассылка	Обработка многоадресной рассылки (IGMP snooping v3) MVR (Multicat VLAN Registration)
Контроль широковещательных штормов	Контроль и предотвращение широковещательной передачи пакетов (Broadcast storm control)
Зеркалирование портов	Зеркалирование портов для анализа трафика (Port Mirroring)
Управление	Технология iStacking - управление разными моделями коммутаторов по одному IP-адресу, до 24 устройств Консоль RS-232 (интерфейс командной строки) Телнет (интерфейс командной строки) Web-интерфейс SNMP V2c, V3 RADIUS, TACACS+ Статический IP-адрес или клиент DHCP Безопасность управления SSL, SSH v1/v2
Агенты MIB	RFC 1213 (SNMP MIB II) RFC 1643 (Ethernet MIB) RFC 1493 (Bridge MIB) RFC 1155 (SMI) RFC 1757 (4 группы RMON 1, 2, 3, 9) RFC 2674 (VLAN MIB)
Физические характеристики и условия окружающей среды
Вес	4.3 кг
Индикаторы	На устройство: PWR (Питание), SYS (Загрузка), ALM (Тревога) На порт 10/100 Мбит/c: LK/ACT (Соединение/Активность), FDX (Дуплекс) На порт 1000BASE-T: LK/ACT (Соединение/Активность) На SFP-слот: LK/ACT (Соединение/Активность) На порт MGMT: 10, 100 Мбит/с
Габариты	440(Ш) мм x 300(Д) мм x 44.5(В) мм, Исполнение 19'/ 1U
Электропитание	Внутренний источник питания от сети переменного тока 100 - 240 В, 50/60 Гц
Потребляемая мощность	Максимум 50 Вт
Температура окружающей среды при работе	0 °C – 45 °C
Температура окружающей среды при хранении	-25 °C – 70 °C
Рабочая влажность	10 % - 90 % (отсутствие конденсации)
Электромагнитное излучение	FCC Класс A, EN55022 Класс А, CE
Нормативы безопасности	UL, СSA C22.2, EN60950

Требования

Компьютер с сетевым адаптером Ethernet 10 Mбит/с, 100 Mбит/с или 1000 Mбит/с

10Base-T: Кабель 2 пары Кат. 3 UTP или лучший

100Base-TX: Кабель 2 пары Кат. 5 UTP или лучший

1000Base-T: Кабель 4 пары Кат. 5 UTP или лучший

Розетка питания 220 В переменного тока

Комплектация

Коммутатор GS-2024 EE

Кабель питания

Консольный кабель

Руководство по установке

Руководство пользователя на CD-ROM

Четыре самоприклеивающиеся резиновые ножки

Монтажные скобы

Гарантийный талон
